电缆卷筒概述

电缆卷筒造型指南

1、我公司能设计制造各种规格的电缆卷筒、信号卷筒、软管（输送气体或液体）卷筒。

2、线缆重量较轻、移动距离较短，一般采用蜗卷弹簧作为动力，线缆重量较重，移动距离较长，一般采用力矩电机或三相异步电机（磁滞式）作为动力。根据现场情况，还可采用外力传动或重锤作为动力。

3、线缆的卷取长度以安装方式图中的" L "为依据，配备线缆长度分别为：(1）方式 A 为L43圈：(2）方式 B 为 L + h +3圈；(3）方式 C 、 D 中为 L + H + h +3圈：(4）方式 E 、 F ，根据用户现场情况确定，订货时注明。

4、方式 C 中卷筒固定在地面，收、放电缆时，线缆和地面之间存在相对运动。此时，请在线缆运动轨迹范围内铺设滚道以减少线缆的摩损。

5、方式 F 中一般按 H =0.14L, h =0.5H考虑，如 H <0.14L, h <0.5H时，则订货时必须注明 H 、 h 值。

6、电缆卷筒如需装在单梁行车上与电动葫芦配用时，可配以特制滚轮支架部件，以便安装使用。

7、电缆卷筒的"电缆引出方向"在外形尺图中已标明，如有特殊要求请注明。

8、外形尺寸表中注明的重量，不包括电缆（输送管）的重量。

9、力矩电机式和磁滞式卷筒结构形式为悬臂式，在产品形号中不标注。

10、样本中四芯卷筒所配电缆是用于给三相电机供电，如果用于给两组电磁铁供电，则所配电缆四芯截面积应相同。

11、电缆长度超过30米（含30米），电缆用户自备。

JT 系列电缆卷筒

JT 系列电缆卷筒是我公司的拳头产品之一，它以蜗卷强簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有滑环内装式、滑环外装式、悬臂式三种结构。其中滑环内装式结构紧凑、外型美观；滑环外装式便于维修；悬臂式适于卷取较长较重电缆。

结构特点：

1、采用蜗卷弹簧为动力，不消耗电能，工作可靠；

2、采用集电滑环﹣碳刷结构传递电能，工作可靠；

3、设置了可逆转机构，避免卷筒逆转而折断弹簧。

选型注意事项：

我们将根据用户要求选型设计。

电缆用户自备。

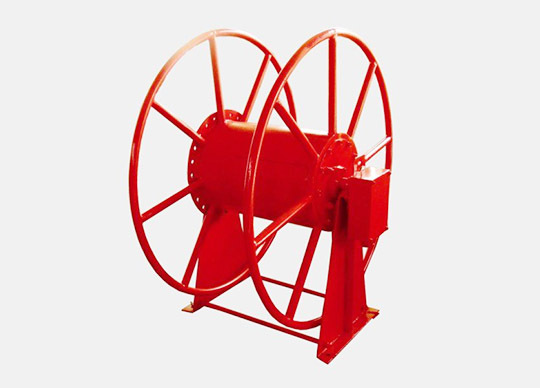

JT系列悬臂式电缆卷筒
